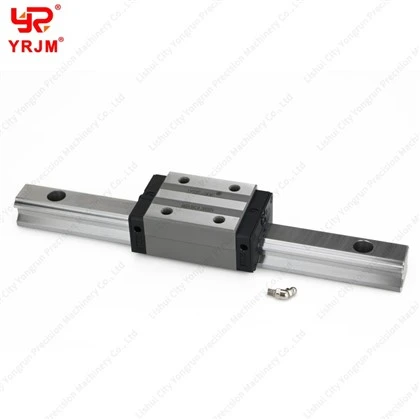

HGW25CC Линеен водач

HGW25CC Линеен водач

Описание на продукта

Обозначението HGW25CC определя неговата специфична структурна геометрия и гъвкавост при монтаж:
HG:Тежки-натоварвания, четири-серия тип топка-.
W:Широк-профил на каретката с фланец.
25:25 мм номинална ширина на релсата (предназначена за релси HGR25).
CC:Голяма{0}}товароспособност с двупосочни монтажни отвори.

Блокът „CC“ с фланци се произвежда с отвори с резба за монтаж, които също функционират като проходни -отвори. Това осигурява на производителите на машини значителна гъвкавост при инсталиране: блокът може да бъде закрепен отгоре-надолу (прокарвайки болтове през носещата плоча и навивайки ги директно във фланеца) или отдолу-нагоре (вкарвайки болтове нагоре през фланеца в резбована носеща плоча). Този двупосочен монтаж е изключително полезен, когато пространствените ограничения ограничават достъпа до инструмента по време на окончателното сглобяване.

Бележка за избор на инженера: HGH25CA (квадрат) срещу HGW25CC (с фланец)
Когато проектират 25 mm ос, инженерите обикновено избират между тесния HGH25CA (квадратен) блок и фланцовия HGW25CC. Въпреки че и двете работят на една и съща релса HGR25, те са оптимизирани за различни структурни и пространствени изисквания:

• Предимство на HGW25CC (с фланец):

Блокът с фланци е по-широк (70 mm срещу . 48 mm), но предлага по-нисък монтажен профил. Общата му монтажна височина е само 36 mm, в сравнение с 40 mm за квадратния HGH блок. Този по-нисък център на тежестта, съчетан с по-широкия фланец, осигурява превъзходна стабилност срещу натоварвания от момент на търкаляне. Това е предпочитаният избор за широки машинни маси и конфигурации, изискващи монтиране отдолу-нагоре на каретката.

• Предимство на HGH25CA (квадрат):

Квадратният блок е подходящата спецификация, когато пространството на страничната обвивка е ограничено. За приложения като влагане на успоредни оси плътно една до друга вътре в машинна колона, нейната по-тясна ширина (48 мм) предлага високоефективно,-спестяващо място решение.
